国产免费一区二区三区香蕉精-国产免费资源-国产男人午夜视频在线观看-国产牛牛-欧美性f-欧美性free

      鹽水噴霧試驗乃針對各種材質之表面處理，包含涂料、電鍍、無機及有機皮膜，陽極處理、防銹油等防腐處理后，測試其制品之耐腐蝕性。

       鹽霧試驗是出現最早目前應用領域最廣的一種加速腐蝕試驗方法。它采用5%的氯化鈉鹽水溶液，溶液PH值調在中性范圍(6~7)作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉降率在1~2mL/80cm*h之間， 醋酸鹽霧試驗是在5%氯化鈉溶液中加入一些冰醋酸。 銅鹽加速醋酸鹽霧試驗是國外新近發展起來的一種快速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽-氯化銅，強烈誘發腐蝕。它的腐蝕速度大約是NSS試驗的8倍。

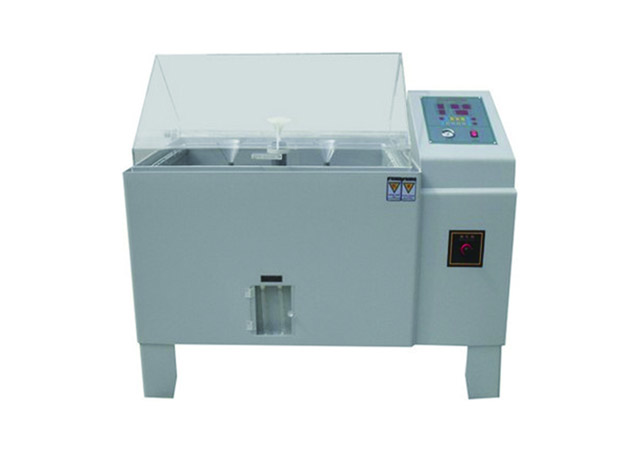

技術參數

● 工作室尺寸:600×400×450 mm （L×W×H）；

● 外箱尺寸:1080×670×1120 mm  （L×W×H）；

● 解析精度：± 0.1℃  ；

● 控制精度：± 1.0℃；

● 分布精度：± 2.0℃。

相關實驗

鹽霧試驗箱可以做的試驗有四種:中性鹽霧試驗(NSS)、銅加速乙酸鹽霧試驗(CASS)、交變鹽霧試驗、醋酸鹽霧試驗(ASS試驗)。

一、中性鹽霧試驗(NSS)

試驗箱的溫度要求在(35±2)℃，濕度大于95%，降霧量為1~2mL/80cm*h噴嘴壓力為78.5~137.3kPa(0.8~1.4kgf/cm2)。在鹽霧試驗箱內，將含有(5士0.5)%氯化鈉、pH值為6.5~7.2的鹽水通過噴霧裝置進行噴霧，讓鹽霧沉降到待測試驗件上，經過一定時間觀察其表面腐蝕狀態。

二、銅加速乙酸鹽霧試驗(CASS)

在一般鹽霧試驗的基礎上5%氯化鈉鹽水中加入2水氯化銅，使其濃度為0.26g/L，再用乙酸調節PH，使鹽霧收集液的PH值為3.1~3.3。(試驗參考GB/T 10125人造氣氛腐蝕試驗)

三、交變鹽霧試驗是一種綜合鹽霧試驗(采用交變鹽霧試驗箱實現）。

四、醋酸鹽霧實驗(ASS試驗)

在中性鹽霧試驗的基礎上發展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸。
